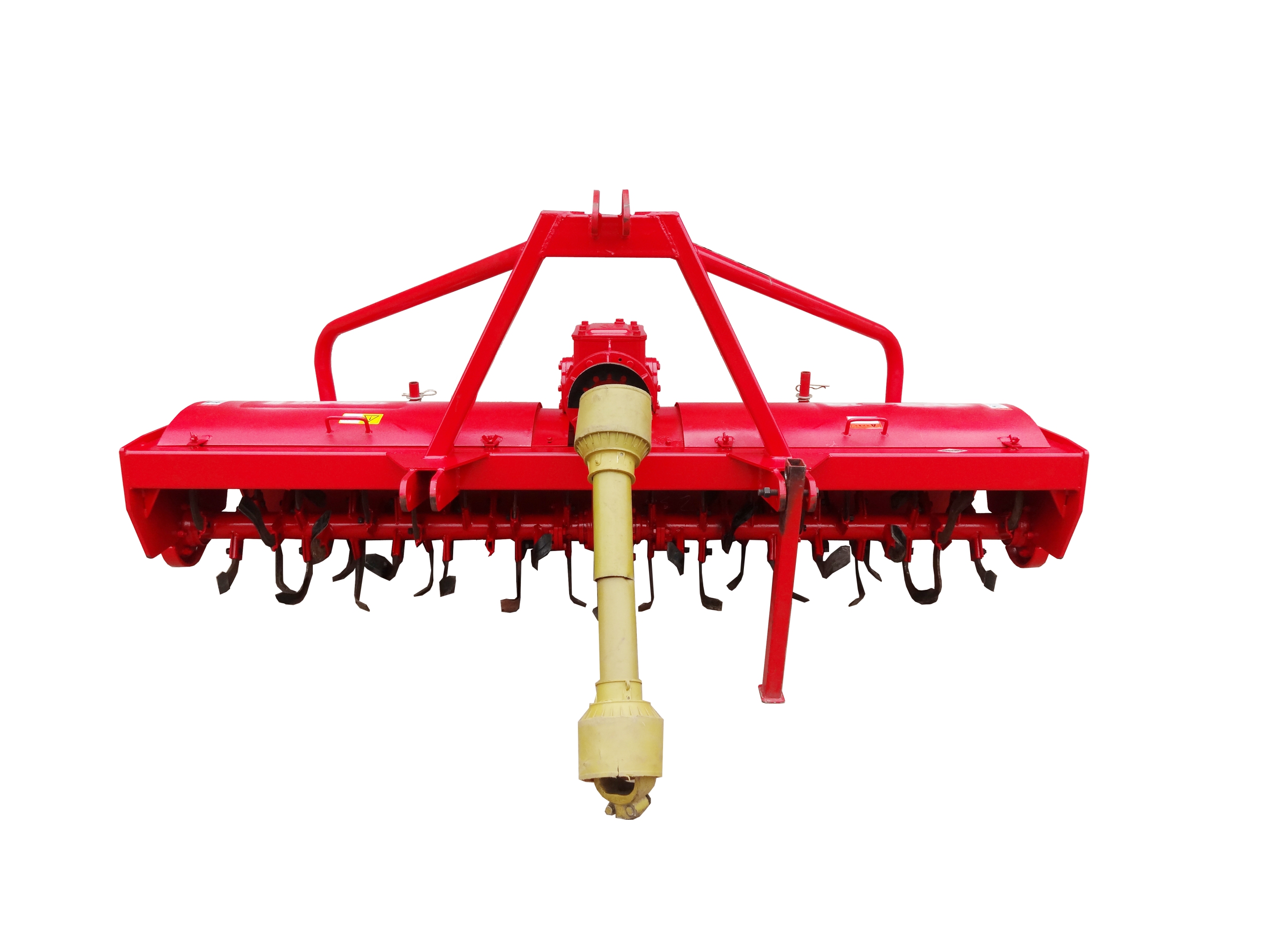

东方红1GQN-160Z/180Z/200Z/230Z型刚性机架旋耕机是为功率29.41kW～73.5kW(40马力～100马力)拖拉机配套的耕整作业机具。它是利用刀轴的旋转运动和机具前进(直线)的复合运动,对未耕地或已耕地实施碎土作业。它广泛适用于农田的旱耕,亦可用于中耕灭茬,盐碱地浅耕覆盖,除草压肥,平整土地等农田作业.
产品特点：
该系列旋耕机是针对东方红MF系列等水田区域畅销拖拉机独有的配套设计，在南方水田区域配套作业有明显的优势。1.旋耕机齿轮箱为东方红独有的配套设计，拖拉机底盘高度与旋耕机齿轮箱中心高匹配合理，避免了因传动轴夹角不合理造成的传动轴损坏或抬升时传动轴异响。动力和PTO输出配套设计合理，大大减少对拖拉机传动系统和旋耕机齿轮箱的损害。
2.整机材料采用优质型材，抗变形能力强，寿命增加；
3.专利焊接刀座，一体性强，永不掉落；
4.整机刚性机架结构合理，强度高，不变形，获得国家专利；
5.箱体结构优越，散热性能好，获得国家专利，采用特殊材料铸造，采用专业的加工中心加工，保证齿轮箱总成高标准精度，传动可靠耐用；
6.水田刀轴轴承座，三重密封功效，防水泥沙效果好，刀轴使用寿命更长；
7.采用弧形拖板，可靠性优，线条优美，外形美观。
|
旋耕机型号 |
1GQN-160Z |
1GQN-180Z |
1GQN-200Z |
1GQN-230Z |
|
配套动力 kW |
29.41～44.12 (40～60马力) |
44.1～51.45 (60～70马力) |
51.5～69.85 (70～95马力) |
58.82～73.5 (80～100马力) |
|
耕幅 cm |
160 |
180 |
200 |
230 |
|
耕深 cm |
旱耕12～16 |
|||
|
刀片型式 |
IT245左右弯刀 |
|||
|
刀片总数量(左右各半) 把 |
46 |
50 |
58 |
62 |
|
拖拉机动力输出轴转速 r/min |
720/ 540(选装) |
|||
|
旋耕机刀轴转速(锥齿轮比) r/min |
296/222(15:25) |
|||
|
265/199(14:26) |
||||
|
229/172(13:28) |
||||
|
252(15:22)仅配540 r/min |
||||
|
与拖拉机联接型式 |
标准三点悬挂 |
|||
|
作业速度 km/h |
2～5 |
|||
|
结构重量 kg |
400 |
435 |
452 |
483 |
|
外型尺寸(长×宽×高) mm |
1160×1855×1030 |
1210×2086×1141 |
1210×2286×1141 |
1210×2578×1141 |
|
刀轴最大回转半径 ㎜ |
245 |
|||
|
纯生产率 hm²/h |
0.22～0.56 |
0.25～0.63 |
0.28～0.70 |
0.32～0.80 |
